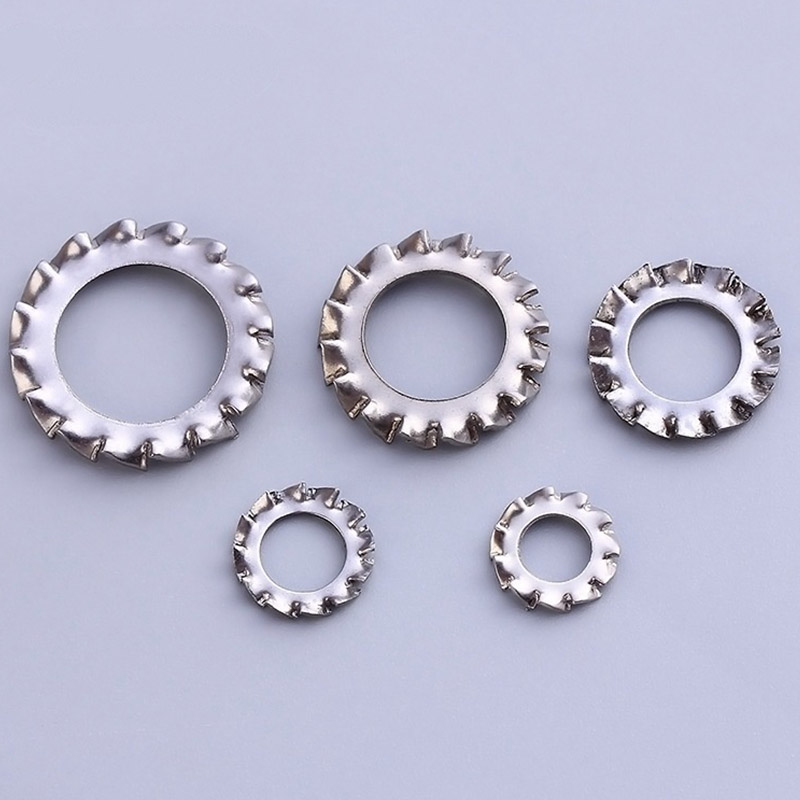

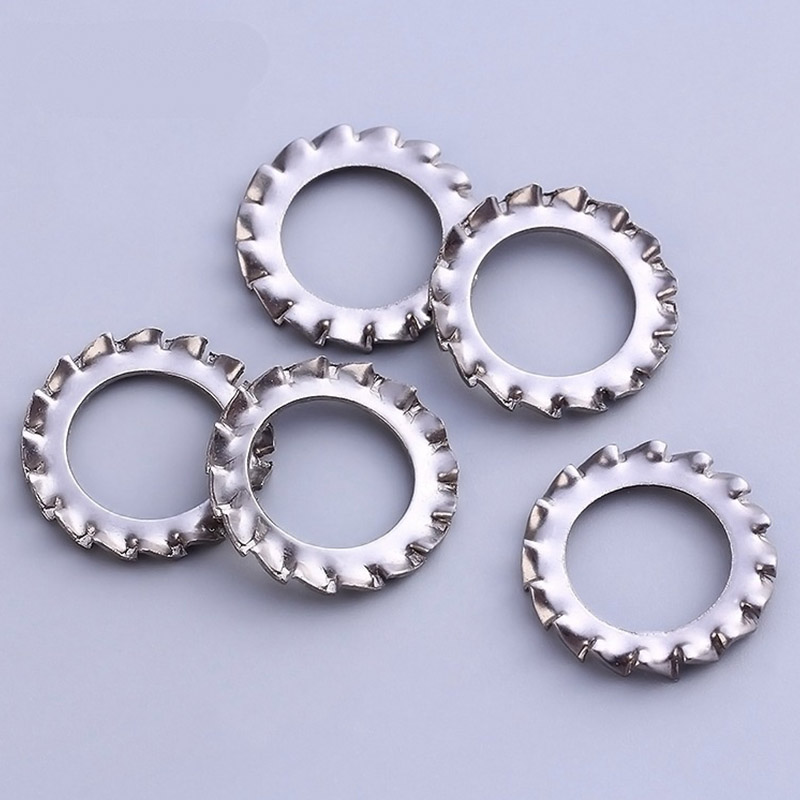

Rondelle de blocage dentelée extérieure M6

Les rondelles de blocage dentelées extérieures M6 produites par l'usine Xiaoguo® sont très rentables. Avec un prix unitaire relativement bas, ils peuvent fournir des performances anti-desserrage fiables et sont particulièrement adaptés aux tâches d'assemblage à grande échelle.

envoyer une demande

Description du produit

Lors de l'installation et de l'utilisation de la rondelle de blocage dentelée extérieure M6, les points suivants nécessitent une attention particulière.

（1）Utilisation unique

Après avoir retiré la rondelle de blocage dentelée extérieure M6, si les dents sont déformées de manière permanente, elles ne peuvent pas être réutilisées ; sinon, ils ne pourront pas assurer la fonction anti-desserrage.

（2）Ne convient pas aux matériaux souples

Les dents peuvent mordre profondément dans l'aluminium, le plastique et les fines plaques d'acier, ce qui peut provoquer une indentation ou des fissures. Il est recommandé d'ajouter une rondelle plate sous la rondelle de blocage dentelée extérieure M6 pour la mise en tampon.

（3）Faites attention au revêtement de surface

S'il y a une couche de peinture ou de galvanoplastie sur la surface de la pièce, les dents peuvent pénétrer dans le revêtement et laisser des marques. Lorsqu'il y a des exigences en matière d'apparence, choisissez avec soin.

（4）Essayez d'utiliser autant que possible des attaches de grande taille.

La rondelle à dents externes convient aux boulons à têtes plus grandes telles que les têtes hexagonales, les têtes rondes et les têtes plates ; pour les vis à petite tête, un joint de dent interne doit être sélectionné.

（5）Contrôle du couple

Un serrage excessif peut entraîner un aplatissement complet des dents et une perte de leur élasticité ; un couple insuffisant empêchera un ajustement correct. Il est donc essentiel d’opérer strictement selon les valeurs recommandées.

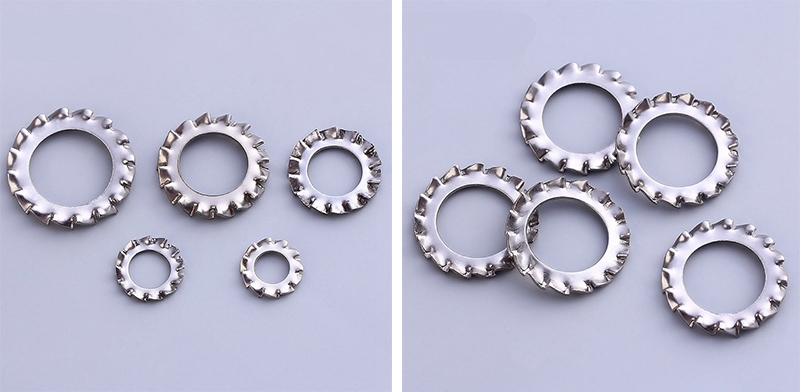

M6 Outer Serrated Lock Washer

Erreurs courantes et solutions

(1) Après le serrage, le bord extérieur de la rondelle de blocage dentelée extérieure M6 se lève.

Causes possibles : La laveuse est installée dans le mauvais sens.

Solution : Retirez-le et réinstallez-le avec la surface de la dent face à la fixation.

(2) Les boulons sont toujours en train de se desserrer.

Causes possibles : Couple insuffisant / Réutilisation des rondelles

Solution : Vérifiez la valeur du couple. /Si elle a été démontée et remontée, remplacez la nouvelle rondelle.

（3）La résistance de mise à la terre est trop élevée.

Causes possibles : Les dents n'ont pas percé le revêtement.

Solution : nettoyez la surface de contact ou grattez légèrement le revêtement, puis resserrez.

(4) La surface de la pièce est gravement rayée.

Causes possibles : La rondelle de blocage dentelée extérieure M6 est directement pressée contre la surface molle.

Solution : Ajoutez une rondelle plate sous la rondelle ou remplacez-la par une rondelle à dents interne.

M6 Outer Serrated Lock Washer

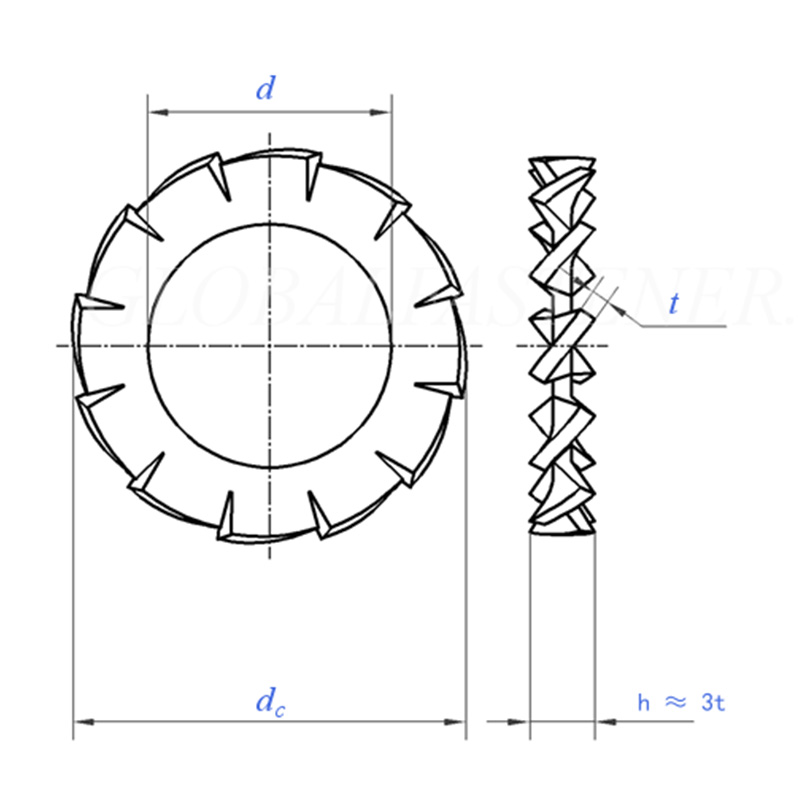

Taille		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=taille nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
cc	max=taille nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
cc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Nombre de dents	min	9	9	9	9	10	11	11	12	14	14
par 1000 unitéskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pour le diamètre nominal du filetage		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Taille		10.5	13	15	17	19	21	23	25	28	31
d	min=taille nominale	10.5	13	15	17	19	21	23	25	28	31
d	maximum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=taille nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Nombre de dents	min	16	16	18	18	18	20	20	20	22	22
par 1000 unitéskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pour le diamètre nominal du filetage		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
