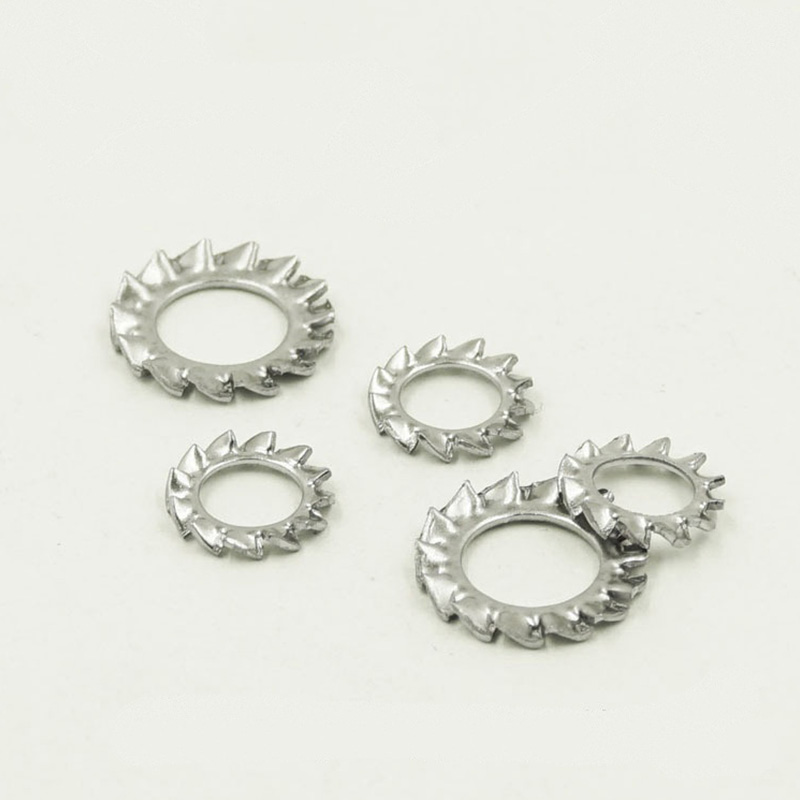

Rondelle de blocage dentelée extérieure

La rondelle de blocage dentelée extérieure produite par l'usine Xiaoguo® présente une excellente résistance aux chocs et des performances anti-desserrage. Lorsqu'elles sont utilisées, les dents externes seront intégrées dans la tête du boulon et la surface de la pièce, empêchant ainsi le boulon de se desserrer.

envoyer une demande

Description du produit

Les rondelles de blocage dentelées extérieures sont des joints anti-desserrage avec des dents autour du bord extérieur. Les dents s'étendent radialement à partir du cercle extérieur de la rondelle.

Lorsque vous serrez des boulons ou des écrous, ces dents extérieures adhèrent à la surface de la pièce. Il augmente la friction et forme un verrouillage mécanique, de sorte que la fixation ne se détache pas facilement.

Comparé aux rondelles de blocage à dents internes, le style de dent externe s'adapte mieux aux pièces de plus grande taille extérieure. Il répartit la pression uniformément et offre un effet de verrouillage constant. Le joint de dent interne est principalement utilisé sous les têtes de vis plus petites, tandis que la rondelle de blocage dentelée extérieure est principalement utilisée sous les écrous ou pour les fixations à têtes plus grandes.

Principe de fonctionnement

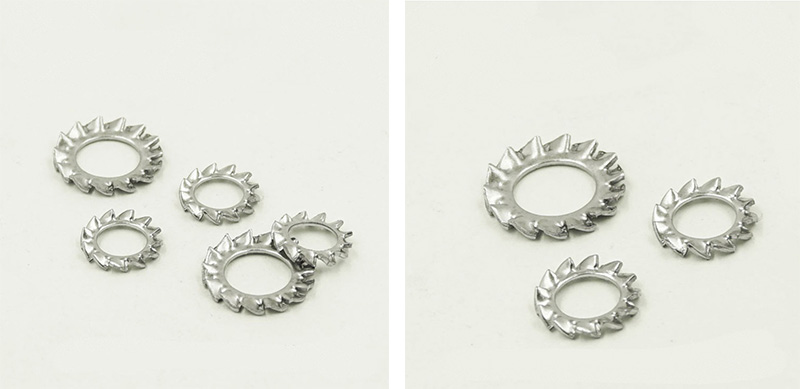

Outer Serrated Lock Washer

Le principe de fonctionnement de la rondelle de blocage extérieure dentelée est en réalité assez simple. Cela repose principalement sur deux choses：

(1) Les dents s'enfoncent directement dans la surface de contact.

Ce type de rondelle possède un cercle de dents pointues sur son bord extérieur. Lorsque vous serrez des boulons ou des écrous, les dents sont enfoncées dans deux surfaces en contact : le bas de la tête du boulon ou de l'écrou et la surface de la pièce installée.

Une fois les dents enfoncées, cela fonctionne comme un anneau de barbes sous l’attache. Si le boulon commence à se desserrer naturellement, ces dents le maintiennent fermement et l'empêchent de tourner.

(2) La rondelle elle-même fournit de l'élasticité.

La rondelle de blocage dentelée extérieure n'est pas complètement plate ; il possède en lui-même un certain degré d’élasticité. Après avoir été serré, il s'aplatit, mais le matériau veut toujours reprendre sa forme originale, il exerce donc continuellement une force vers le haut. Cette force augmente la friction entre les filetages, ce qui rend la vis moins susceptible de se desserrer.

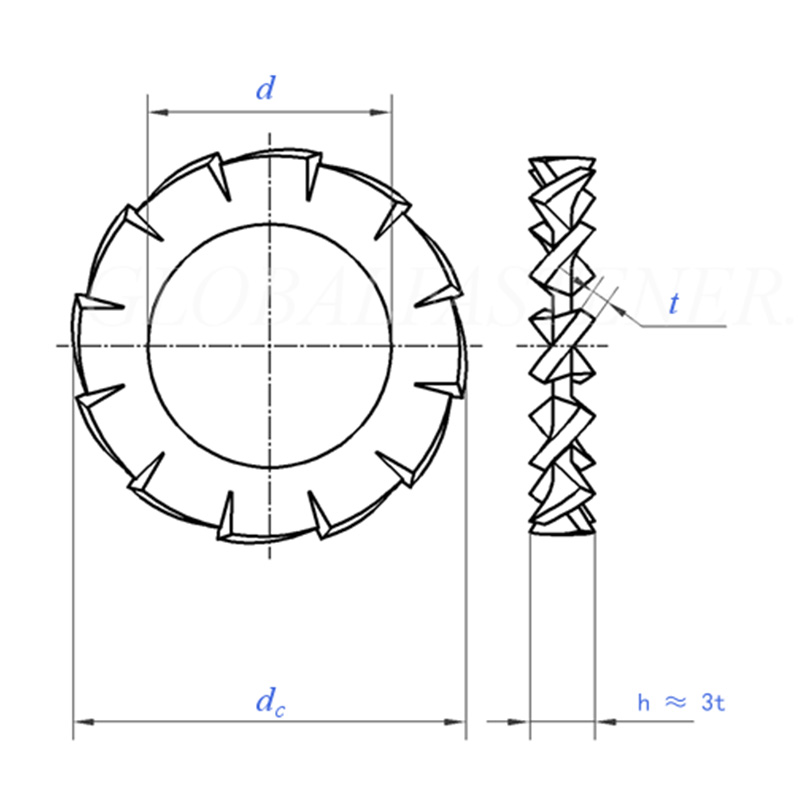

Outer Serrated Lock Washer

Taille		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=taille nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
cc	max=taille nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
cc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Nombre de dents	min	9	9	9	9	10	11	11	12	14	14
par 1000 unitéskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pour le diamètre nominal du filetage		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Taille		10.5	13	15	17	19	21	23	25	28	31
d	min=taille nominale	10.5	13	15	17	19	21	23	25	28	31
d	maximum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=taille nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Nombre de dents	min	16	16	18	18	18	20	20	20	22	22
par 1000 unitéskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pour le diamètre nominal du filetage		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) Quelle est la différence entre la rondelle de blocage dentelée extérieure et les rondelles de blocage à dents internes ?

Version à dents externes : les dents sont disposées sur le cercle extérieur, s'adaptent aux attaches à tête relativement grosse.

Version à dents internes : les dents se trouvent sur le cercle intérieur, avec un bord extérieur lisse et uni. Ce style s'adapte parfaitement aux vis à petite tête.

(2) Fournissez-vous des échantillons pour les tests ?

Oui. Les échantillons d'inventaire de taille standard sont gratuits (les frais d'expédition sont à la charge du client) et le délai de livraison est de 2 à 5 jours.

(3) Quel est le MOQ et le délai de livraison pour la commande groupée ?

Pour les spécifications standard, le MOQ est généralement de 1 000 à 5 000 pièces par spécification. Le délai de livraison est d'environ 15 à 25 jours. Le revêtement en acier inoxydable ou en Dacromet peut prendre un peu plus de temps.
