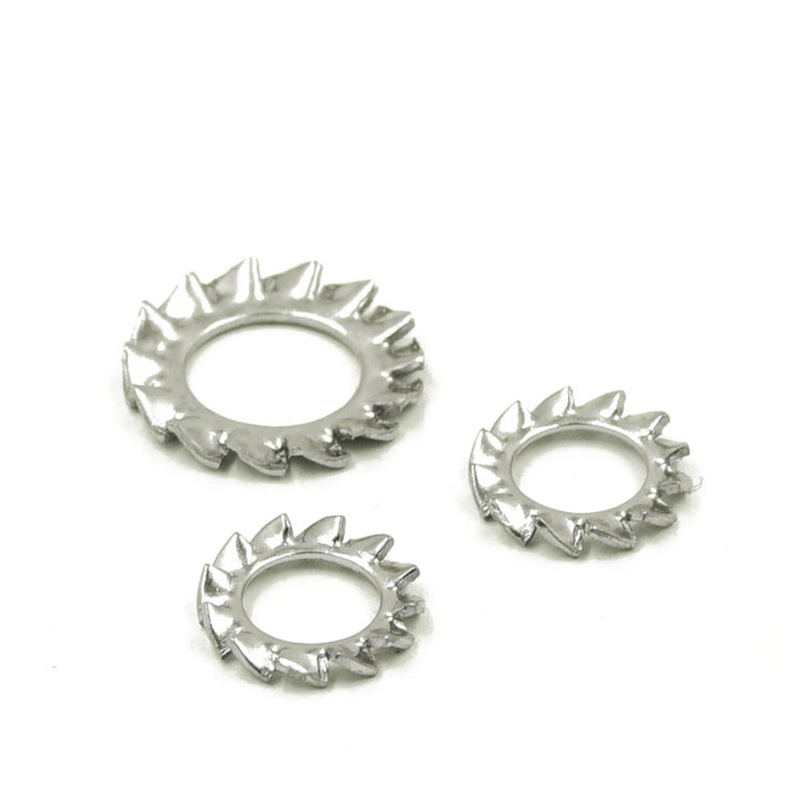

Rondelles de blocage dentées extérieures

Achetez les rondelles de blocage dentées extérieures Xiaoguo®, qui conviennent parfaitement aux fixations de grande taille. Les dents extérieures des rondelles offrent une zone de verrouillage plus grande lorsqu'elles sont utilisées avec des attaches de grande taille, ce qui donne un effet plus fiable.

envoyer une demande

Description du produit

Les types de rondelles de blocage dentées extérieures sont principalement classés en fonction d'aspects tels que la structure de la forme des dents, la résistance à la charge et les fonctions spéciales.

（1）DIN 6798

La norme DIN 6798 est la spécification la plus largement utilisée pour les rondelles de blocage dentées extérieures, et elle se compose principalement de trois formes :

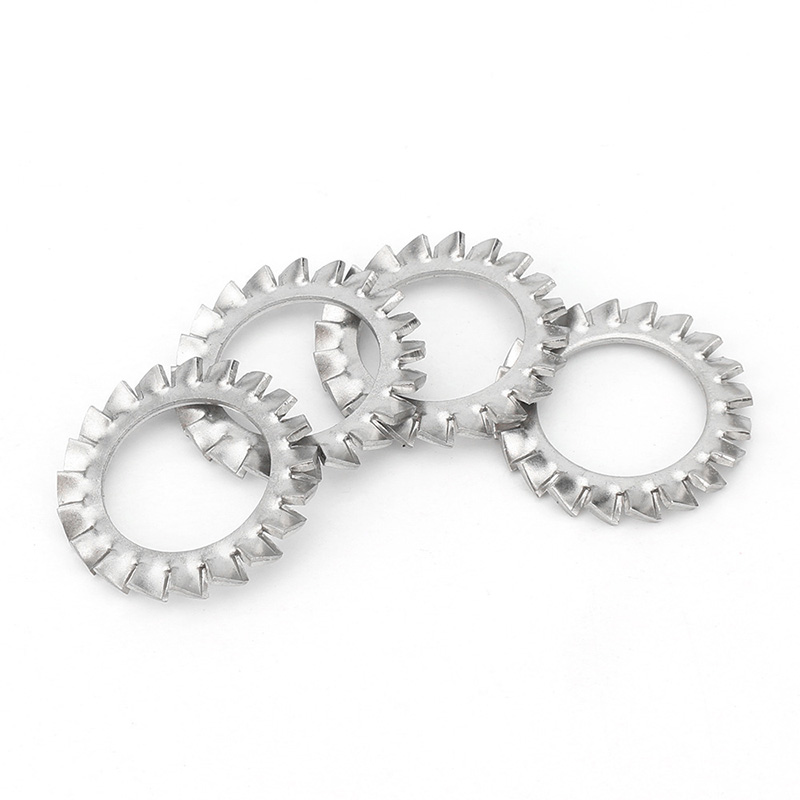

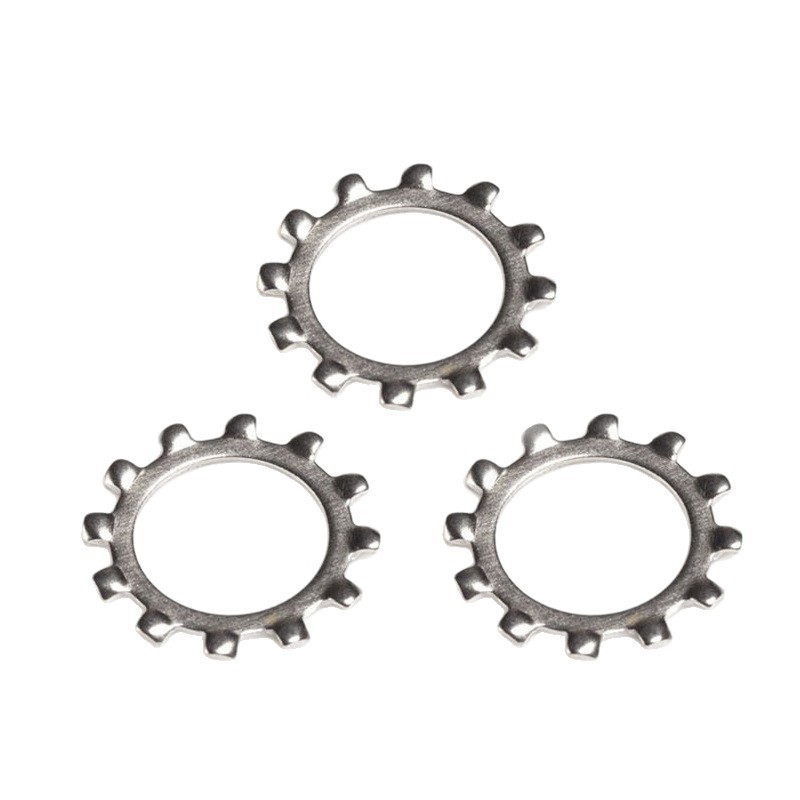

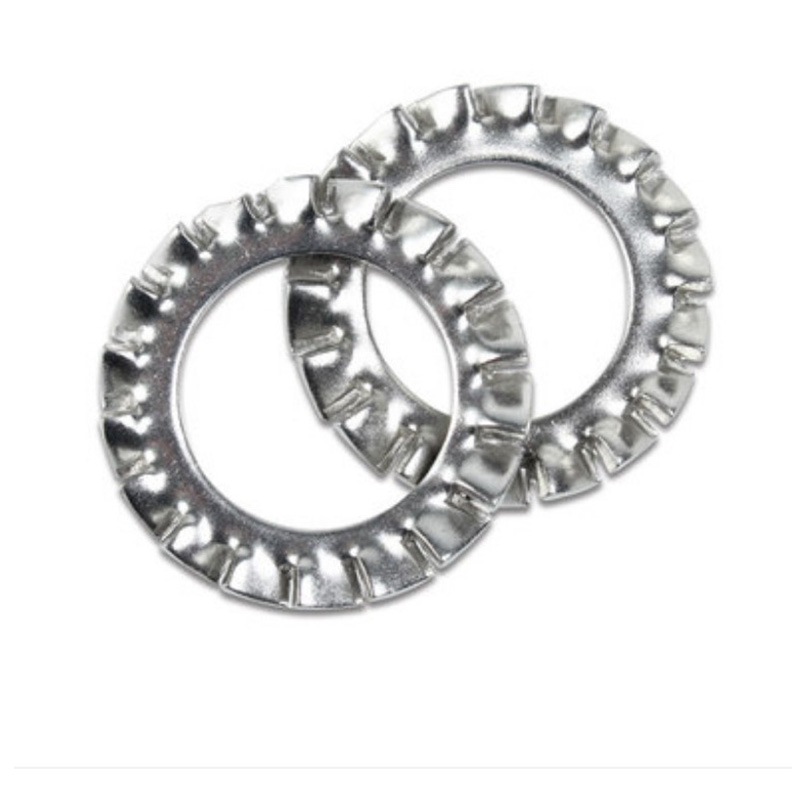

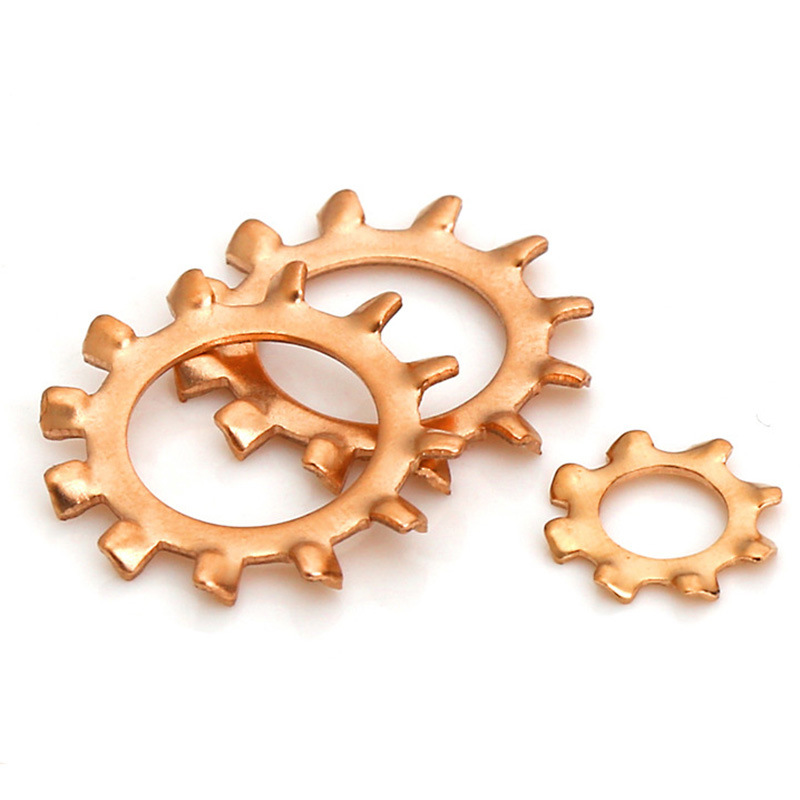

①Bague de verrouillage dentelée extérieure

Les dents se trouvent sur la bague extérieure et sont disposées de manière superposée, offrant ainsi la plus grande surface de contact.

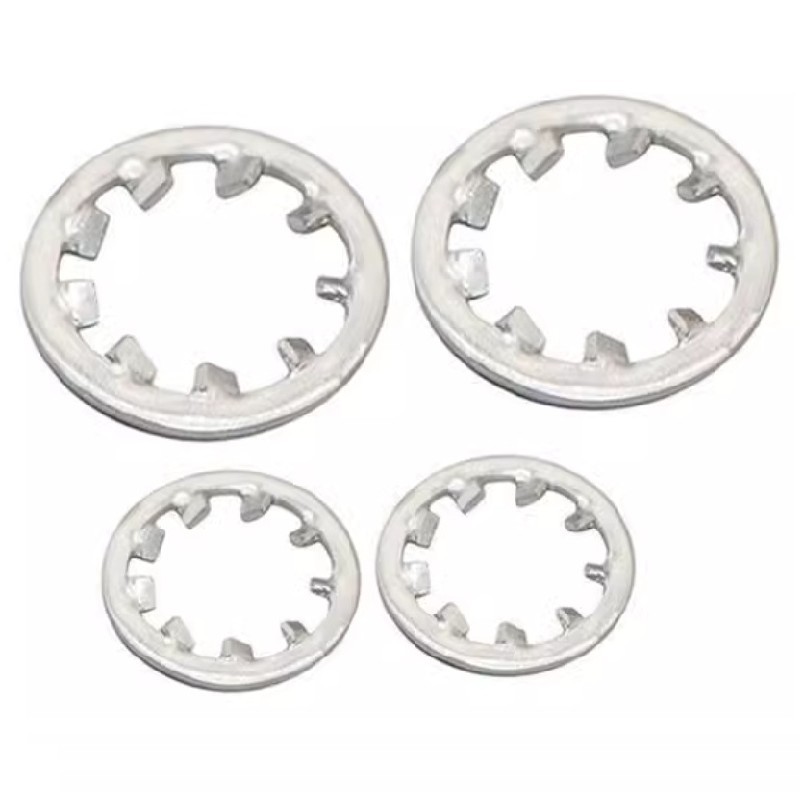

②Anneau de verrouillage dentelé intérieur

Les dents se trouvent sur la bague intérieure et conviennent aux vis à petite tête.

③Anneau de verrouillage conique nervuré

Structure conique, angle fraisé de 90°

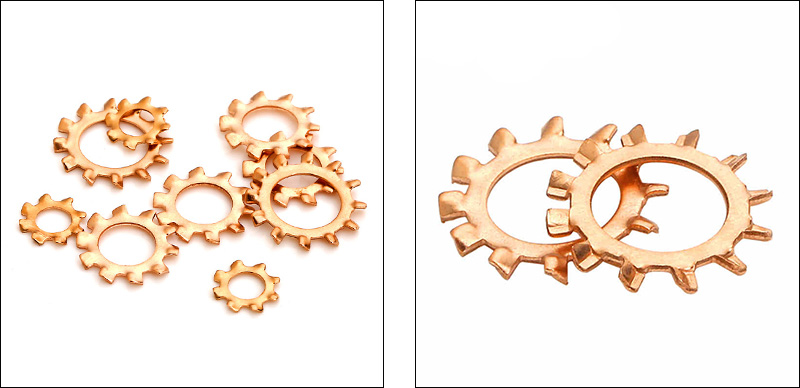

Outer Serrated Toothed Lock Washers

（2）BW contre EOW

Selon la classification de résistance à la charge, les rondelles de blocage dentées extérieures sont divisées en type standard et type robuste.

① Type standard BW

Il a une profondeur de dent régulière, convient à une utilisation industrielle normale et aux travaux d'assemblage courants. Utilisations courantes : produits électroniques, machines générales, équipements d'automatisation.

② Type robuste EOW

Il est livré avec des dents plus profondes et de meilleures performances anti-desserrage, adapté aux endroits soumis à de fortes vibrations et à de fortes charges. Utilisations courantes : pièces automobiles, machines à fortes vibrations, projets de construction et structures en acier.

(3)Fonction spéciale

①Chevauchement EOW

Une structure spéciale de dents superposées, spécialement conçue pour les applications avec un couple relativement faible. Par rapport au type de dent externe courant, il convient aux surfaces d'appui inégales, possède une plus grande surface de contact et favorise la répartition de la charge.

②Bande large/étroite

Selon les exigences des différents espaces d'application, (RDEFL/RDIFL) et (RDIFS) sont fournis pour répondre aux différentes demandes de zone de contact.

③Rondelle double dentée RDD

Les surfaces intérieures et extérieures sont dentelées, adaptées aux applications où des exigences anti-desserrage plus élevées sont nécessaires.

FAQ

(1) Les rondelles de blocage dentées extérieures sont-elles efficaces contre les vibrations élevées ?

Oui, le joint dentaire externe est plus adapté aux environnements à fortes vibrations que le joint dentaire interne, car il présente une plus grande zone de contact entre les dents et un engagement plus profond.

(2) Les dents endommageront-elles les matériaux souples comme l'aluminium ou le plastique ?

C'est exact. Les dents pointues creuseront dans les matériaux plus mous et laisseront des bosses, voire des fissures. Pour les pièces en aluminium, vous pouvez placer une rondelle plate entre la rondelle frein et la pièce à usiner pour jouer un rôle tampon. Quant aux pièces en plastique, n'utilisez pas directement de rondelles dentées externes. Il est préférable de choisir des rondelles dentées internes ou d’utiliser plutôt une rondelle plate plus grande.

(3) Quelle est la dureté typique des rondelles de blocage dentées extérieures en acier à ressort ?

Après traitement thermique, la dureté est généralement de 40 à 50 HRC (environ 400 à 530 HV).

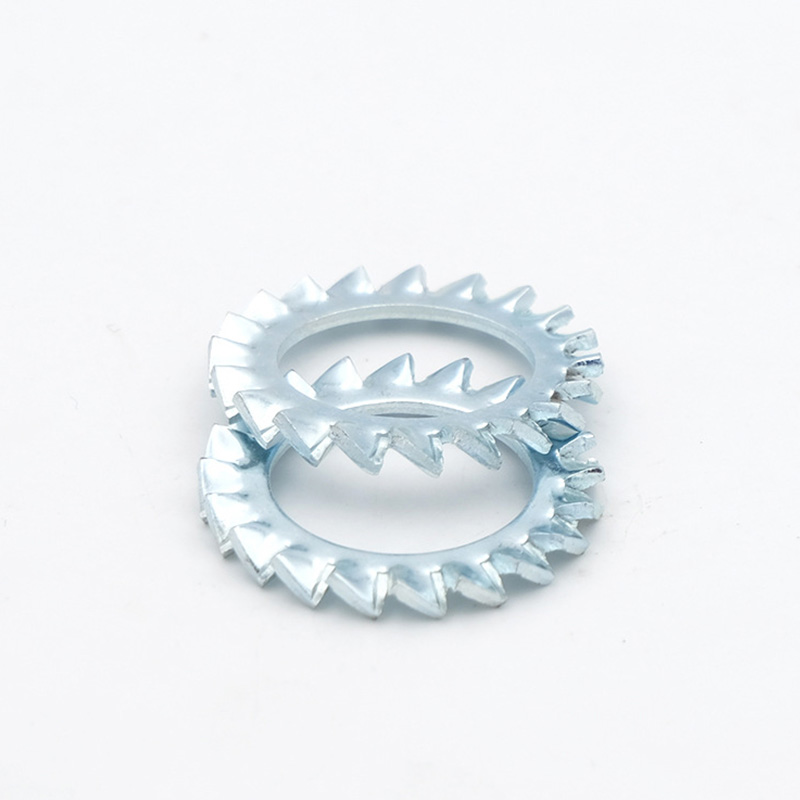

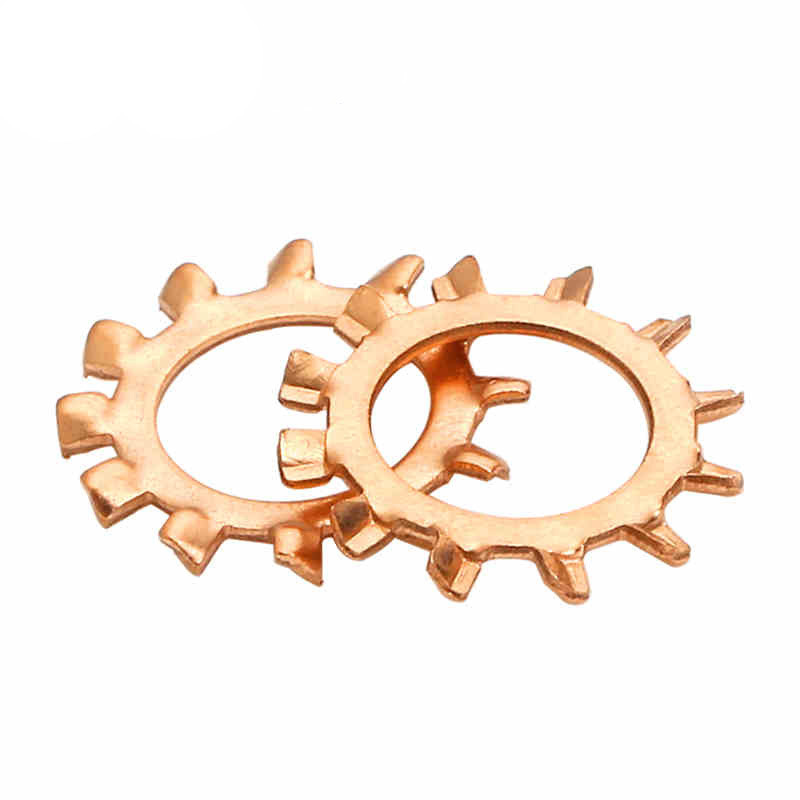

Outer Serrated Toothed Lock Washers

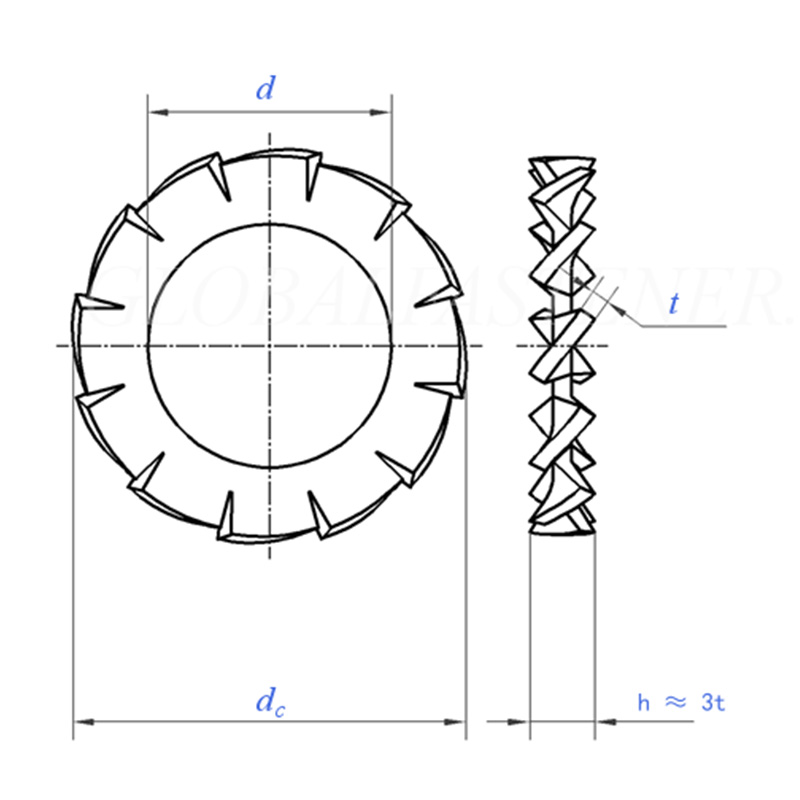

Taille		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=taille nominale	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	maximum	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
cc	max=taille nominale	3.6	4.5	5.5	6	7	8	10	11	12.5	15
cc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Nombre de dents	min	9	9	9	9	10	11	11	12	14	14
par 1000 unitéskg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Pour le diamètre nominal du filetage		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Taille		10.5	13	15	17	19	21	23	25	28	31
d	min=taille nominale	10.5	13	15	17	19	21	23	25	28	31
d	maximum	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max=taille nominale	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Nombre de dents	min	16	16	18	18	18	20	20	20	22	22
par 1000 unitéskg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Pour le diamètre nominal du filetage		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
