Rondelle de blocage à anneau fendu

Lorsque de nombreux clients achètent des rondelles de blocage à anneau fendu Xiaoguo®, nous leur recommandons généralement d'ajouter également des rondelles plates. Cela augmentera efficacement la surface et empêchera la surface de la pièce d'être endommagée. Nous vous fournirons une solution de correspondance professionnelle.

envoyer une demande

Description du produit

Dans les machines industrielles lourdes, les rondelles de blocage à anneau fendu sont un moyen courant d'empêcher les boulons de se desserrer. Lorsque vous serrez la fixation, la rondelle de blocage fendue est pressée à plat. Il rebondit naturellement, créant une force extérieure continue. Dans le même temps, ses arêtes vives coupent la surface métallique, empêchant le boulon de se desserrer avec le temps.

【1】Avantage principal

(1) Il maintient les boulons fermement en place avec une poussée continue et une adhérence en surface.

(2) Simple à installer et aucun outil spécial n'est requis.

(3) convient à la plupart des boulons et écrous standard. Il est fabriqué selon des normes communes telles que DIN 127, ce qui simplifie la gestion des stocks.

(4) Les rondelles de verrouillage à anneau fendu sont très durables. Ils sont traités thermiquement pour atteindre une dureté de 370 à 470 HV. Cela leur permet de résister aux fortes pressions et aux vibrations fréquentes des machines lourdes, garantissant ainsi une longue durée de vie.

(5) Vous pouvez choisir différentes finitions de surface, comme un zingage standard ou un revêtement zinc-aluminium (Dacromet). De cette façon, vous obtenez le bon niveau de protection contre la rouille quelles que soient les conditions auxquelles la laveuse sera confrontée.

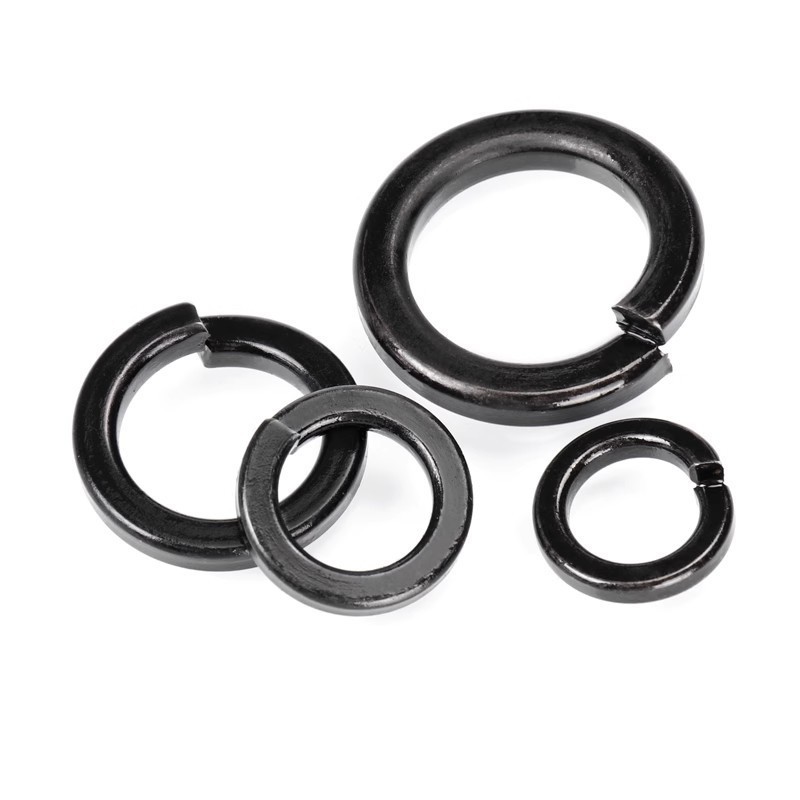

Split Ring Lock Washer

【2】Exemples d'application

(1) Broyeurs et concasseurs – Dans ce type d’équipement, les rondelles sont utilisées sur des boulons importants pour les empêcher de se desserrer en raison d’une rotation déséquilibrée et de vibrations constantes.

(2) Machines mobiles lourdes – Pour les équipements de construction comme les excavatrices, ces rondelles de blocage à anneau fendu aident à répartir les charges dynamiques et à maintenir les points de connexion clés serrés.

(3) Équipements énergétiques et miniers – Ces rondelles conviennent aux éoliennes, aux installations solaires et à d’autres dispositifs d’énergie propre, ainsi qu’aux machines minières lourdes. Ils fixent fermement les boulons et restent verrouillés même en cas de vibrations fréquentes et de dilatation thermique.

(4) Machines générales – Largement appliquées aux pompes, compresseurs et pièces mécaniques courantes. Ils peuvent gérer les vibrations des équipements et les pressions externes dans le cadre de leur fonctionnement quotidien.

【3】Conseils d'installation

Lors de l'installation, placez la rondelle de blocage à anneau fendu entre le boulon, la vis ou l'écrou et la pièce que vous fixez. Assurez-vous simplement que son bord tranchant repose bien contre la surface métallique. Serrez-le ensuite au couple spécifié pour obtenir un bon ajustement. Ces rondelles sont destinées à un usage unique – ne les réutilisez pas. Si vous le faites, la force de serrage diminue, ce qui pourrait entraîner des problèmes de sécurité et la rendre moins efficace.

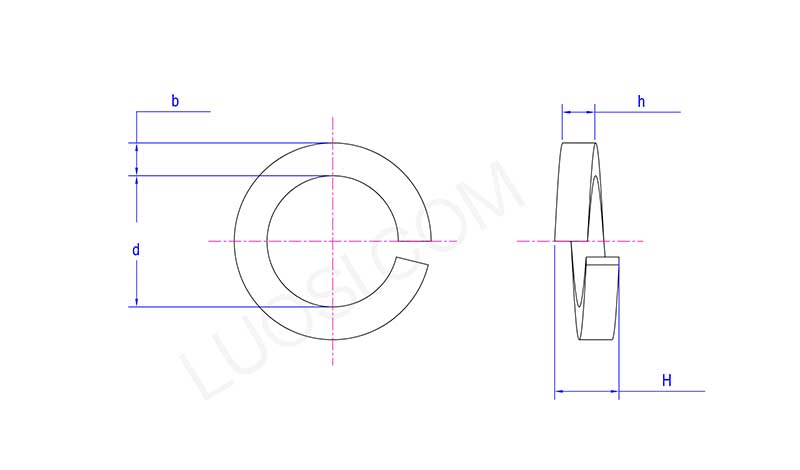

Split Ring Lock Washer

Lun	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
j min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
j max	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
bmin	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h max	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
Hmax	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
