Rondelles de blocage à dents internes standard

Pour les vis à petite tête, l'achat des rondelles de blocage à dents internes standard Xiaoguo® est le choix idéal. La conception des dents internes garantit que toutes les dents peuvent entrer en contact avec la tête de vis, obtenant ainsi un verrouillage efficace.

envoyer une demande

Description du produit

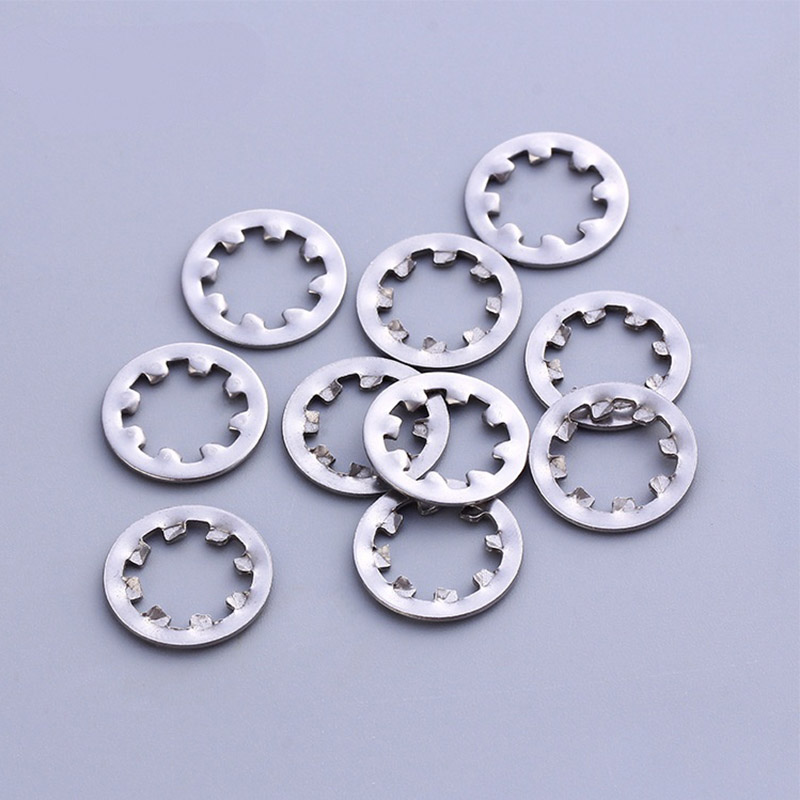

Les rondelles de blocage à dents internes standard sont un type de rondelle anti-desserrage, avec des structures en forme de dent disposées vers l'intérieur sur sa surface. Sa forme est un mince anneau métallique, avec un anneau denté pointu au milieu et un cercle extérieur lisse et plat. Lors du serrage de la vis, ces dents s'enfonceront dans la tête de vis et la surface du composant de l'équipement, en s'appuyant sur la force de friction et la force de morsure pour empêcher la vis de se desserrer. En termes simples, un « verrouillage » est ajouté entre la tête de vis et la surface du composant de l'équipement, empêchant la vis de se desserrer pendant le fonctionnement de l'équipement en raison de la fréquence de vibration élevée.

Principe de fonctionnement

Le principe de fonctionnement du joint de rondelles de blocage à dents internes standard est en fait assez simple. Il repose principalement sur deux fonctions : « engagement des dents + pression élastique » pour éviter le déchaussement.

（1） Grincement des dents

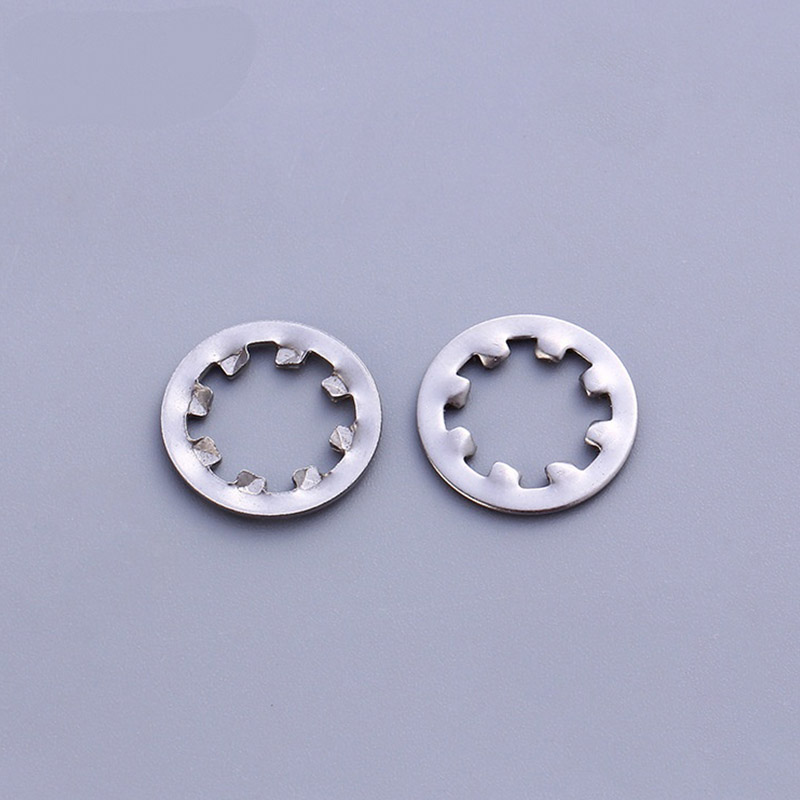

La bague intérieure des rondelles de blocage à dents internes standard comporte une série de dents pointues. Lorsque le boulon ou l'écrou est serré, ces dents vont pénétrer dans les deux surfaces en contact :

La surface inférieure (surface métallique) de la tête de vis/écrou

La surface de la pièce (parfois même pénétrant dans la couche de peinture ou d'oxyde)

Une fois les dents insérées, c'est comme si un anneau de « mini-dispositifs de blocage » avait été placé sous la tête de vis. Si la vis tente de revenir en arrière d'elle-même, ces dents la saisiront fermement et l'empêcheront de bouger, empêchant ainsi le desserrage.

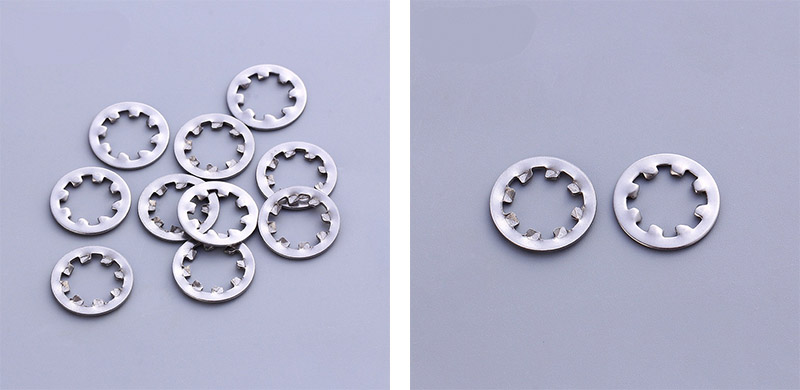

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

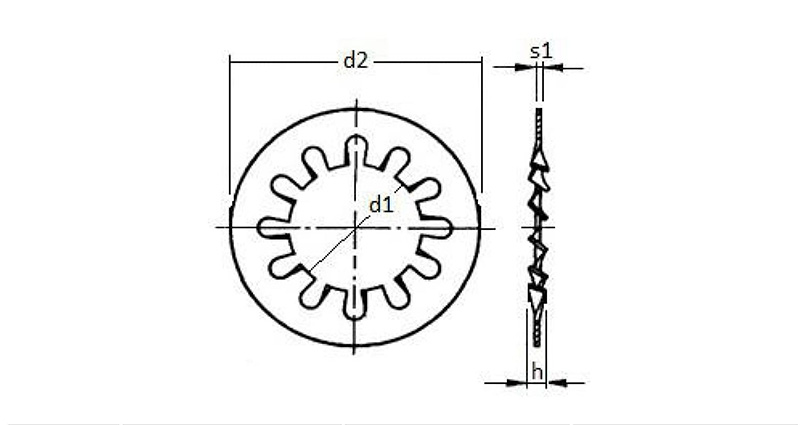

Informations et dessins fournis à titre de référence uniquement

（2）Pression élastique

La rondelle elle-même est élastique. Après avoir été serrées, les rondelles de blocage à dents internes standard sont aplaties, mais leur matériau s'efforce toujours de revenir à sa forme originale, de sorte qu'il génère en permanence une poussée inverse et une force de rebond vers le haut.

Cette force élastique agit sur les fils, augmentant la friction entre les fils. Avec une friction plus importante, les vis risquent naturellement moins de se desserrer.

（3）L'effet combiné des deux

Le serrage mécanique offre une résistance anti-tournage directe

La précharge élastique augmente le frottement du filetage et compense simultanément les légères vibrations ou le fluage du matériau.

Les deux fonctionnent ensemble, garantissant que les rondelles de blocage à dents internes standard peuvent empêcher efficacement le boulon de se desserrer, même dans des environnements soumis à des vibrations, des impacts ou des dilatations et contractions thermiques.
