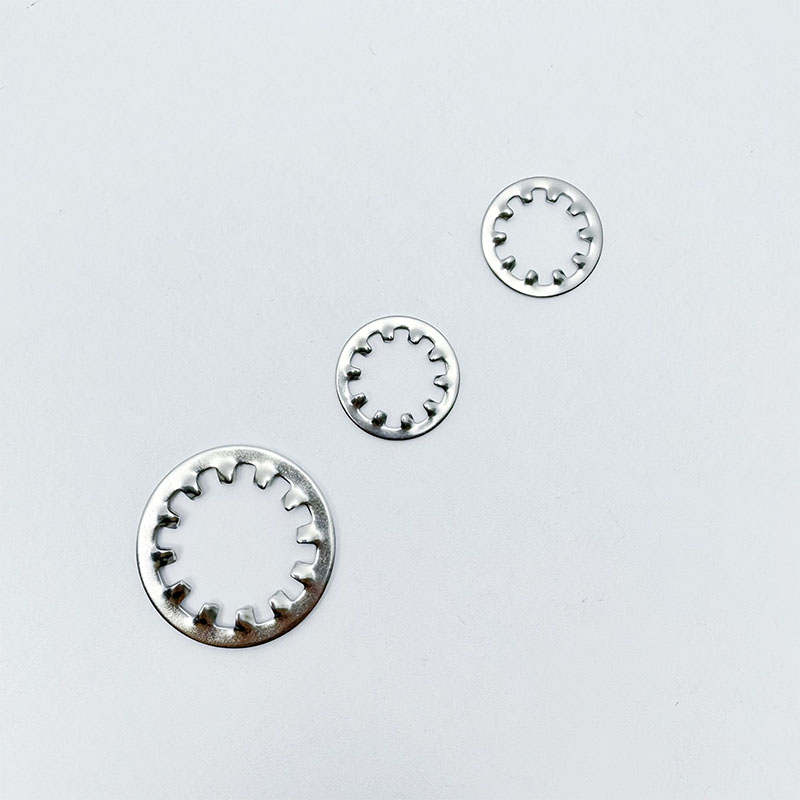

Les joints de verrouillage des dents externes et internes sont deux produits similaires conçus pour différents scénarios d'application. Les dents internes des rondelles de blocage dentées sont plus « douces », tandis que le joint de dent externe est plus « agressif ». La principale différence entre eux réside dans la position des dents, qui détermine leurs domaines de compétence respectifs.
Comparaison Rondelles de blocage dentées Dents internes Dent externe

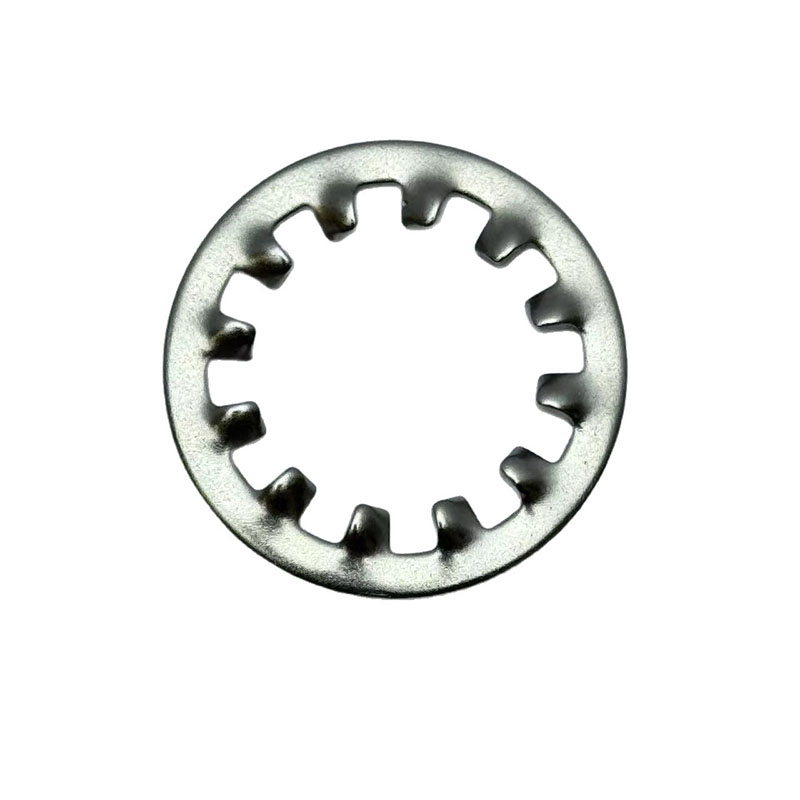

Apparence et forme des dents Les dents sont situées sur la bague intérieure du joint et s'étendent vers l'intérieur. Les dents sont situées sur la bague extérieure du joint et s'étendent vers l'extérieur, ressemblant à des étoiles.
Principe de verrouillage Lors du serrage, les dents de la bague intérieure « mordent » sous la tête de vis ou la tête de boulon, fournissant une force de friction anti-desserrage. Lors du serrage, les dents de la bague extérieure « mordent » simultanément la surface située sous la tête de la fixation et la surface d'installation du composant connecté.
Principal avantage Aucun dommage à la pièce : la bague extérieure est lisse et ne rayera ni n'endommagera la surface d'installation. Performances anti-desserrage plus fortes : verrouillage double face, particulièrement adapté aux applications soumises à des vibrations et à de fortes charges de torsion.
Type de vis adaptatif Principalement utilisé pour les vis à tête plus petite Convient aux vis à tête plus grande
Principaux scénarios d'application Il est couramment utilisé pour les composants et panneaux intérieurs d'automobiles, les équipements électroniques de précision, les appareils électroménagers, etc. Il est largement utilisé dans les domaines qui nécessitent une force de serrage plus forte, tels que les machines lourdes, les châssis, les équipements de grande puissance et les machines industrielles qui résistent à des vibrations élevées.
Étapes d'installation

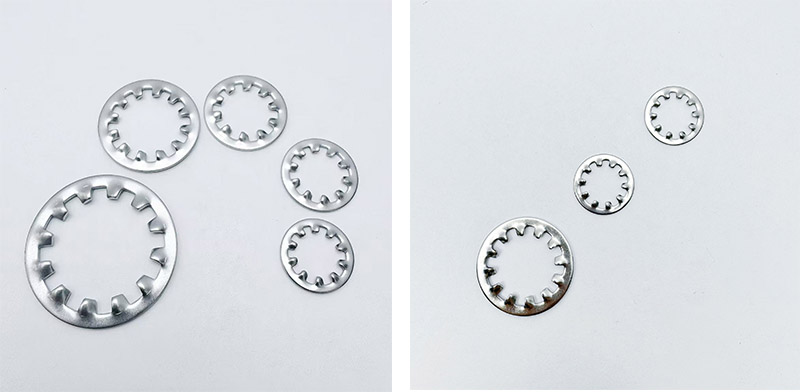

L'installation des dents internes des rondelles de blocage dentées est très simple. Le point clé est que la direction soit correcte.
(1)Confirmer les spécifications
Assurez-vous que le diamètre intérieur des dents internes des rondelles de blocage dentées correspond au diamètre du boulon.
Vérifiez si les dents du joint sont intactes et sans aucune déformation.
(2) Nettoyer la surface de contact
Essuyez l'huile, la peinture et la limaille de fer du bas de la tête du boulon et de la surface de la pièce.
S'il est utilisé pour la mise à la terre électrique, assurez-vous que les dents du joint peuvent pénétrer dans la couche de peinture ou d'oxyde.
(3)Placez la rondelle (le sens est crucial)
Placez les dents internes des rondelles de blocage dentées sur le boulon.
La surface des dents doit faire face à la tête du boulon ou à l'écrou (c'est-à-dire que les dents doivent être orientées vers la surface du composant à serrer).
La surface lisse et plate fait face au côté extérieur de la tête du boulon.
(4)Insérez le boulon
Passez le boulon avec la rondelle fixée à travers le trou de la pièce.
Pré-serrez l'écrou ou le boulon à la main pour vous assurer que les filetages sont correctement alignés.
(5) Serrer
Utilisez une clé dynamométrique et serrez les boulons selon les valeurs de couple standard.
Pendant le processus de serrage, les dents s'engageront automatiquement avec la surface de contact.
Aucun réglage supplémentaire du couple n'est requis ; le couple standard suffira.
(6)Vérifier
Pour les applications de mise à la terre électrique, un multimètre peut être utilisé pour mesurer la conductivité des deux côtés du joint afin de confirmer que les dents ont percé le revêtement.
< style="text-align:center;">

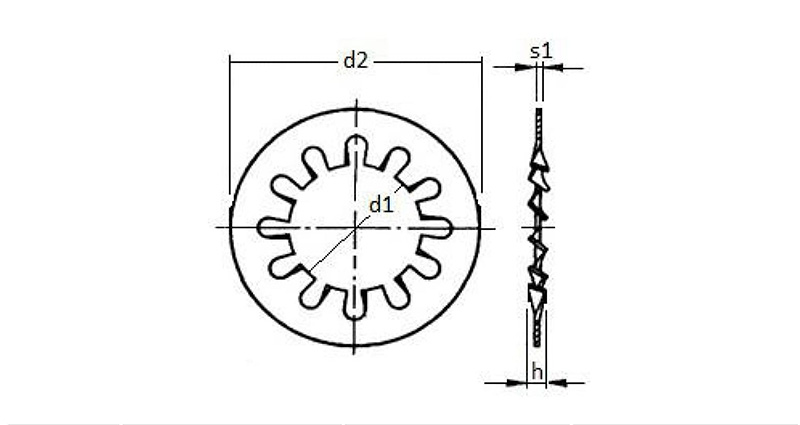

| M2 | 2.2 | 2.34 | 4.20 | 4.5 | 0.28 | 0.32 |
| M2.5 | 2.7 | 2.84 | 5.20 | 5.5 | 0.37 | 0.43 |
| M3 | 3.2 | 3.38 | 5.70 | 6.0 | 0.37 | 0.43 |
| M3.5 | 3.7 | 3.88 | 6.64 | 7.0 | 0.47 | 0.53 |
| M4 | 4.3 | 4.48 | 7.64 | 8.0 | 0.47 | 0.53 |
| M5 | 5.3 | 5.48 | 9.64 | 10.0 | 0.57 | 0.63 |
| M6 | 6.4 | 6.62 | 10.57 | 11.0 | 0.67 | 0.73 |
| M7 | 7.4 | 7.62 | 12.07 | 12.5 | 0.77 | 0.83 |
| M8 | 8.4 | 8.62 | 14.57 | 15.0 | 0.77 | 0.83 |
| M10 | 10.5 | 10.77 | 17.57 | 18.0 | 0.87 | 0.93 |
| M12 | 13.0 | 13.27 | 19.98 | 20.5 | 0.96 | 1.04 |
| M14 | 15.0 | 15.27 | 23.48 | 24.0 | 0.96 | 1.04 |
| M16 | 17.0 | 17.27 | 25.48 | 26.0 | 1.16 | 1.24 |
| M18 | 19.0 | 19.33 | 29.48 | 30.0 | 1.36 | 1.44 |
| M20 | 21.0 | 21.33 | 32.38 | 33.0 | 1.36 | 1.44 |
| M24 | 25.0 | 25.33 | 37.38 | 38.0 | 1.45 | 1.55 |
| Informations et dessins fournis à titre de référence uniquement | ||||||
(1)Comment sont-ils conditionnés pour l’exportation ?
L'emballage intérieur est constitué de sacs en plastique et de boîtes en papier, tandis que l'emballage extérieur est constitué de cartons et de palettes standard d'exportation. Chaque denture interne des rondelles de blocage dentées n'a pas de protection indépendante, mais l'emballage est suffisant pour éviter qu'elles ne se rayent pendant le transport.
(2) Les rondelles de blocage des dents internes peuvent-elles être utilisées avec des vis à tête fraisée ?
Oui, mais il faut garder à l’esprit que la surface de la dent doit toujours être face à la pièce. Étant donné que la tête de la vis fraisée est conique, les dents intérieures de la rondelle peuvent ne pas être en mesure d'entrer complètement en contact avec la surface inférieure de la tête, ce qui entraîne un effet de verrouillage légèrement moins bon.
