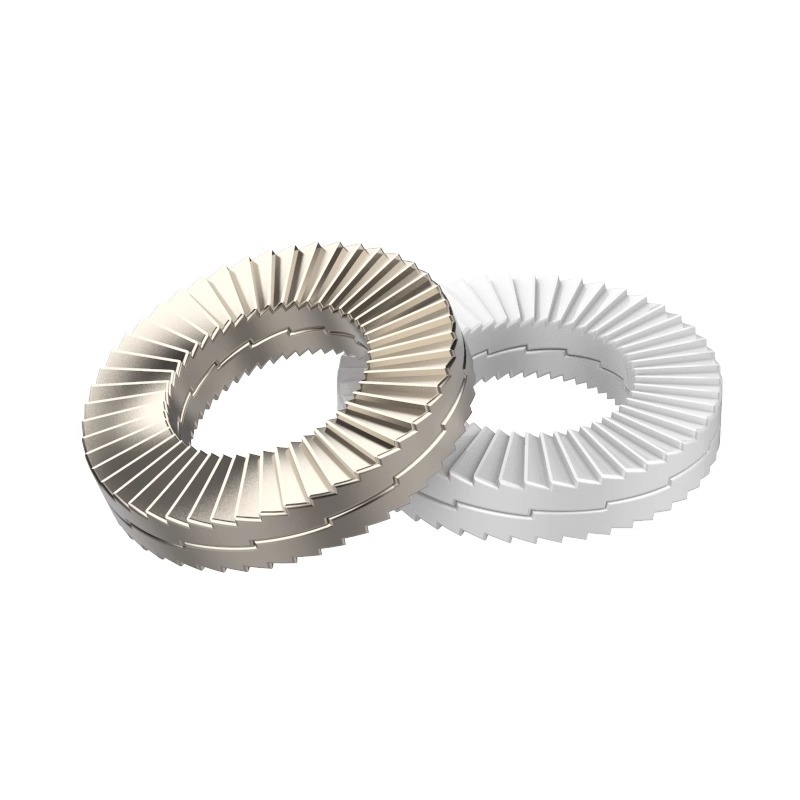

Rondelles autobloquantes à deux plis

Les rondelles autobloquantes à deux plis fournies par l'usine Xiaoguo® abandonnent la méthode de verrouillage conventionnelle et adoptent le principe anti-desserrage de la tension au lieu de la friction, améliorant considérablement les performances.

envoyer une demande

Description du produit

Le principe principal anti-desserrage des rondelles autobloquantes à deux plis réside dans la conversion ingénieux de l'énergie nocive provoquée par les vibrations en force nécessaire au verrouillage. Au lieu de s'appuyer sur la méthode traditionnelle consistant à utiliser une bague de retenue pour empêcher le desserrage par « friction », un mécanisme plus intelligent a été adopté :

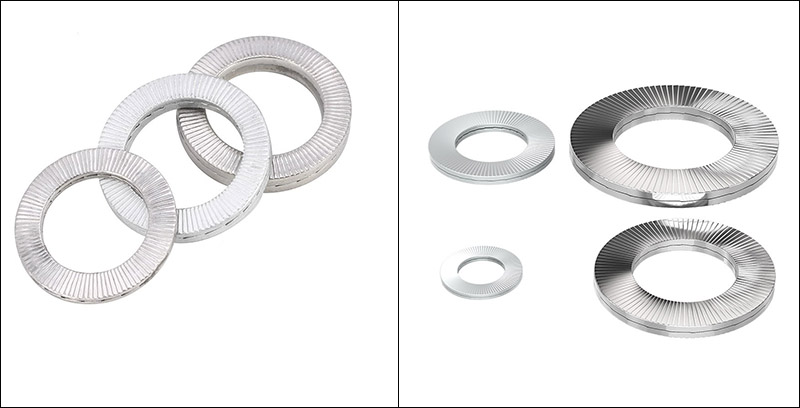

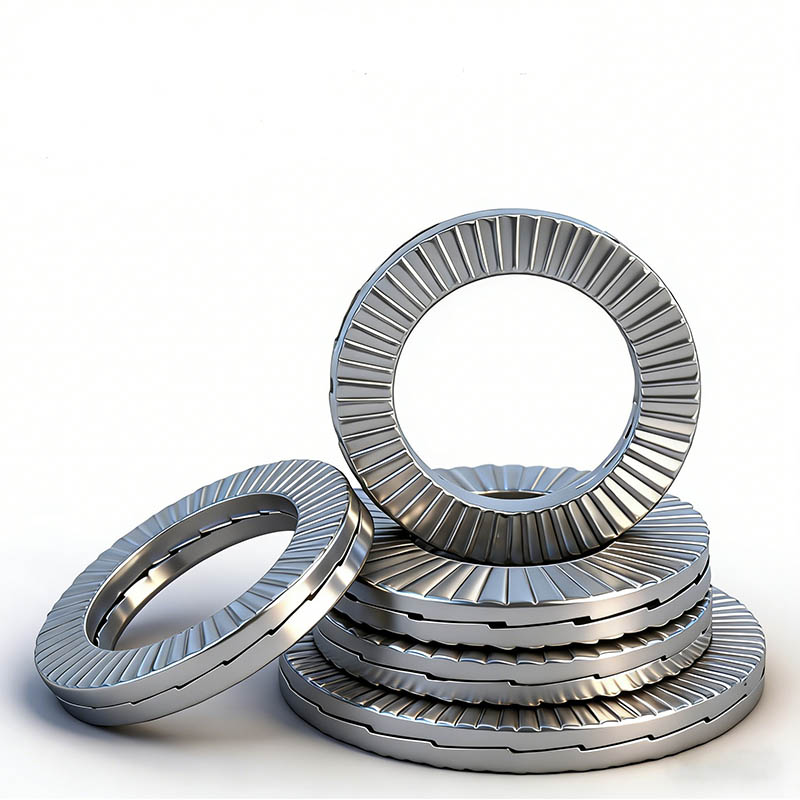

Two Fold Self Locking Washers

（1）Serrage initial : positionnement double face

Lors de l'installation, les surfaces en forme de coin des deux rondelles sont alignées l'une avec l'autre et sont utilisées par paires.

Fixation externe : lors du serrage, les dents fines radiales sur la surface extérieure des rondelles autobloquantes à deux plis mordent fermement dans la tête de l'écrou/boulon et la surface de la pièce, scellant étroitement la surface de contact et empêchant le glissement.

Rétention intérieure : à ce stade, les surfaces en forme de coin (grandes dents) sur les côtés intérieurs des deux rondelles sont en contact étroit l'une avec l'autre, mais aucun mouvement relatif ne s'est produit, laissant ainsi de l'espace pour l'action mécanique ultérieure.

（2） Déclenchement du desserrage : désalignement plutôt que glissement

Lorsque l’équipement fonctionne dans un environnement vibrant, l’écrou commence à montrer une très légère tendance au desserrage.

Étant donné que la force de friction des dents radiales extérieures est bien supérieure à celle de la surface intérieure en forme de coin, le mouvement ne se produira pas entre l'écrou et les rondelles autobloquantes doubles.

Le seul mouvement est que les deux rondelles « glissent » l'une contre l'autre le long de la surface en forme de coin sur la face intérieure.

（3）Réaliser l’autoverrouillage : la clé de l’effet de coin

Lorsque l'équipement vibre ou subit des forces fluctuantes, la puissante contre-force générée par la surface en forme de coin annule immédiatement ces vibrations. Cela empêche le boulon de tourner dans la direction opposée et convertit l'énergie de vibration en force de verrouillage des rondelles autobloquantes doubles elles-mêmes, obtenant ainsi l'effet de « se resserrer à mesure qu'il vibre », empêchant ainsi le desserrage de sa cause profonde.

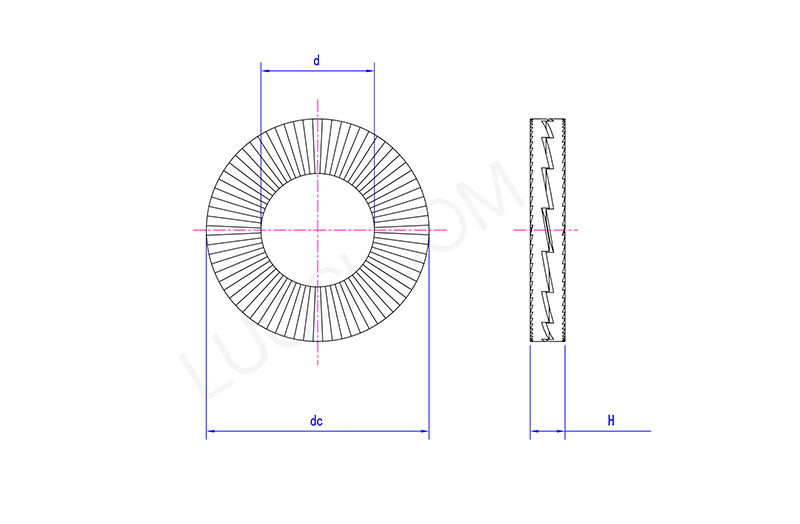

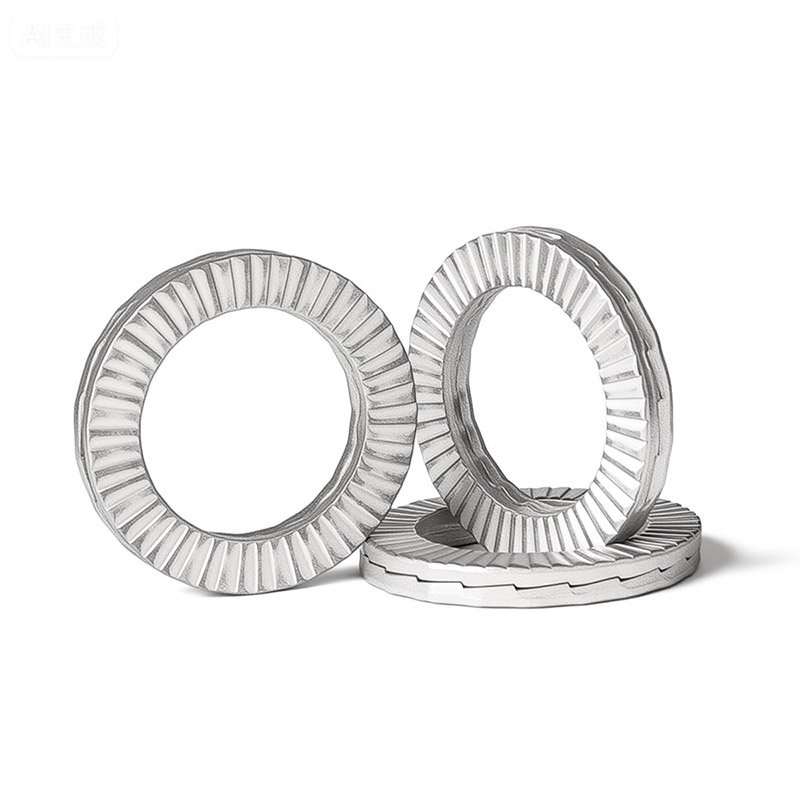

Two Fold Self Locking Washers

Lun	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
j max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
j min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
CC maximum	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
Hmax	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

FAQ

（1）Qu'en est-il du délai de livraison ?

Les tailles en stock peuvent être expédiées sous 3 à 7 jours. Les commandes de production de masse prennent environ 15 à 25 jours.

(2) Est-il compatible avec les boulons métriques standard ?

Entièrement compatible avec les boulons et vis métriques standard, facile à remplacer directement.

(3) Est-il antirouille pour une utilisation en extérieur ?

Oui. Avec un zingage ou une surface galvanisée à chaud, il présente une bonne résistance à la corrosion pour les environnements extérieurs et difficiles.
