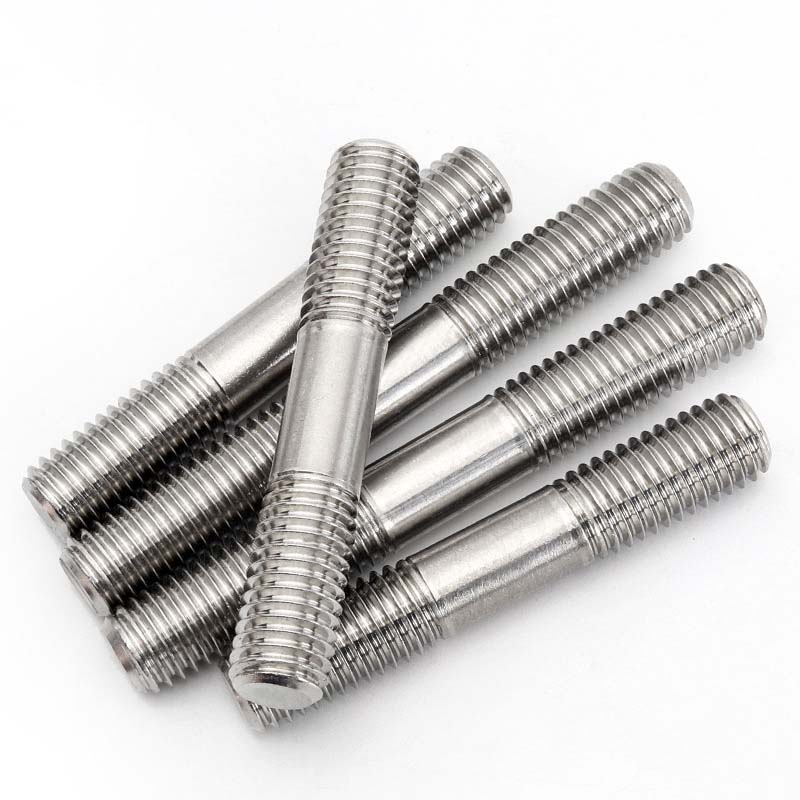

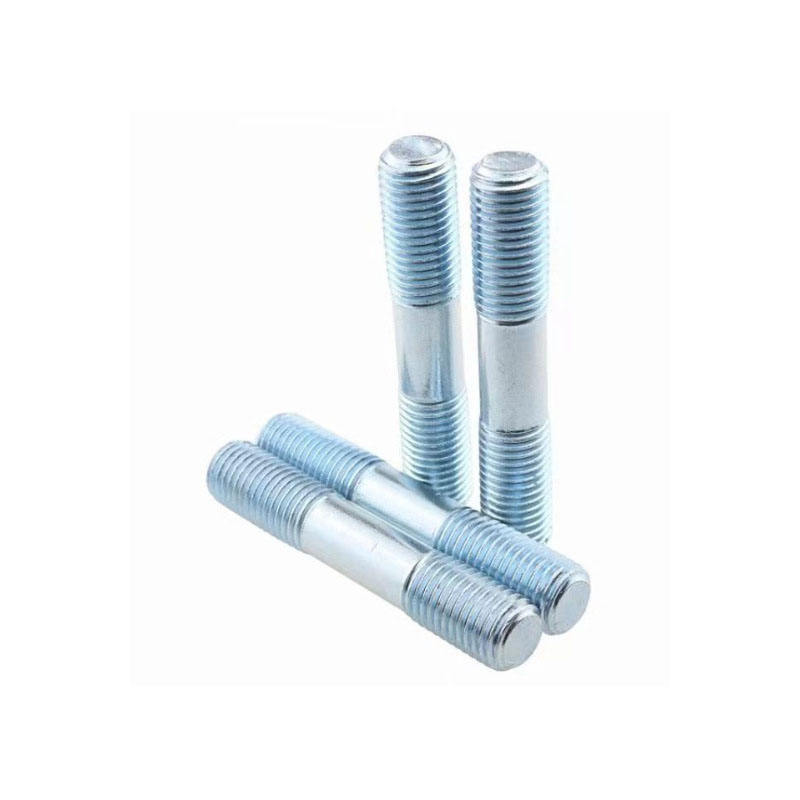

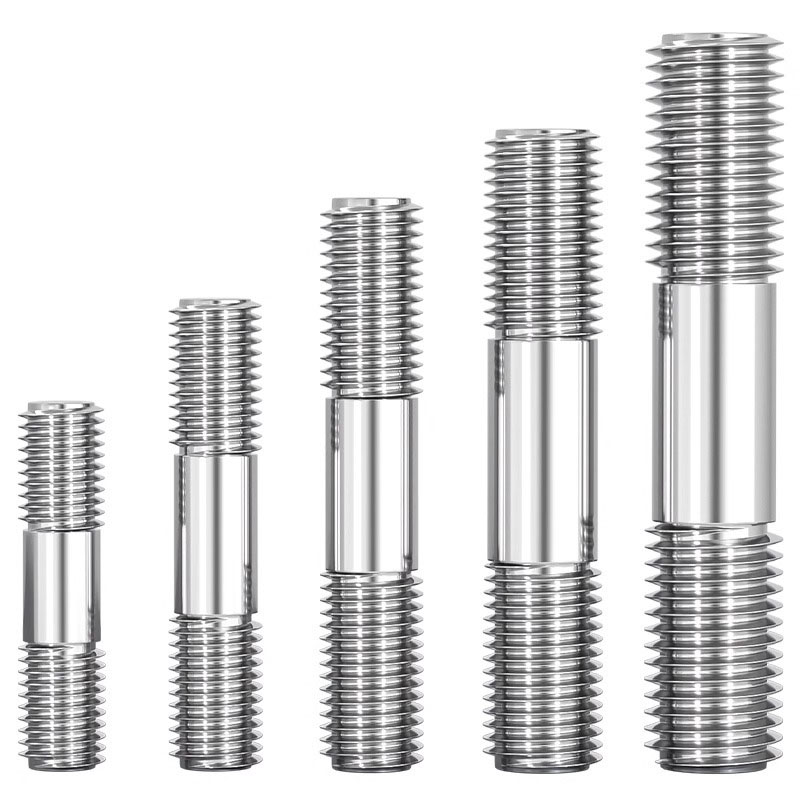

Goujon à double extrémité de type 2

Les goujons à double extrémité de type 2 sont des attaches avec des filetages aux deux extrémités qui répondent aux normes de classe 2A. Ils ont été testés à de nombreuses reprises et répondent à la norme IFI 136-1-2002. La société Xiaoguo® propose ces produits à des prix très compétitifs tout en garantissant la qualité.

envoyer une demande

Description du produit

Le goujon à double extrémité de type 2 est une fixation courante. La partie médiane est appelée tige lisse et sa taille est approximativement la même que le diamètre nominal du filetage. Le filetage est conforme à la norme de qualité 2A, garantissant une haute précision et un vissage fluide.

Scénario d'application

Les goujons à double extrémité de type 2 sont utilisés pour fixer les composants des équipements mécaniques. Les équipements mécaniques à grande échelle de l'usine, tels que les gros compresseurs et les machines de moulage par injection, sont souvent utilisés lors de l'assemblage et de la maintenance. Par exemple, lors de l'installation de la culasse d'un compresseur, vissez une extrémité du goujon dans le trou fileté du bloc-cylindres et passez l'autre extrémité dans le trou d'installation de la culasse. Ensuite, vissez l'écrou et serrez-le. De cette façon, la culasse peut être solidement fixée.

paramètres

Les goujons à double extrémité de type 2 sont utilisés dans l’industrie manufacturière. Tels que la construction automobile, l'assemblage de composants clés tels que les moteurs et les boîtes de vitesses, le traitement mécanique, la fixation des tables de travail et des porte-outils des machines-outils et la garantie de la précision du traitement, etc. Il existe également la production d'équipements chimiques, de pipelines de connexion et de cuves de réaction, qui peuvent garantir le fonctionnement sûr de l'équipement.

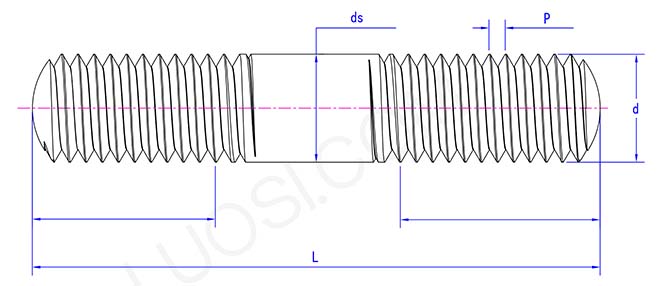

Type 2 double end stud

Les goujons à double extrémité de type 2 sont utilisés pour connecter les systèmes de tuyauterie. Qu'il s'agisse de conduites d'eau, de conduites de gaz ou de conduites pour le transport de divers fluides dans la production industrielle, elles peuvent toutes être utilisées pour raccorder les brides des conduites. Ils peuvent relier étroitement deux sections de tuyaux ensemble pour éviter les fuites.

Caractéristiques du produit

Les goujons à double extrémité de type 2 sont des standards de filetage, tous de qualité 2A. Qu'ils soient vissés dans l'écrou ou dans le trou fileté, ils peuvent garantir un ajustement serré et sont également pratiques pour l'installation et le démontage. Il est disponible dans une variété de matériaux, et différents matériaux peuvent répondre à différents environnements d'utilisation.

Paramètres du produit

Lun	1/4	5/16	3/8	7/16	1/2	16/09	5/8	3/4	7/8	1	1-1/8
P	20\|28\|32	18\|24\|32	16\|24\|32	14\|20\|28	13\|20\|28	12\|18\|24	11\|18\|24	10\|16\|20	9\|14\|20	8\|12\|20	7\|12\|18
DS max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
js min	0.2127	0.2712	0.3287	0.385	0.4435	0.5016	0.5589	0.6773	0.7946	0.91	1.0228
bmin	1	1.125	1.25	1.375	1.5	1.625	1.75	2	2.25	2.5	2.75
