Goujon à double extrémité de type B

Les goujons à double extrémité de type B ont des filetages aux deux extrémités et une tige polie au milieu. Le diamètre de la tige polie est approximativement égal au diamètre primitif du filetage et présente une bonne flexibilité. Les goujons produits par le fournisseur Xiaoguo® sont durables et sont conformes à la norme de mise en œuvre GB/T 900-1988.

envoyer une demande

Description du produit

Le goujon à double extrémité de type B est une tige métallique avec des filetages aux deux extrémités. Les longueurs des fils aux deux extrémités sont différentes, ce qui peut s'adapter à des matériaux de connexion de différentes épaisseurs. Le diamètre de la partie médiane de la tige lisse est le même que celui du filetage, ce qui la rend très flexible à utiliser.

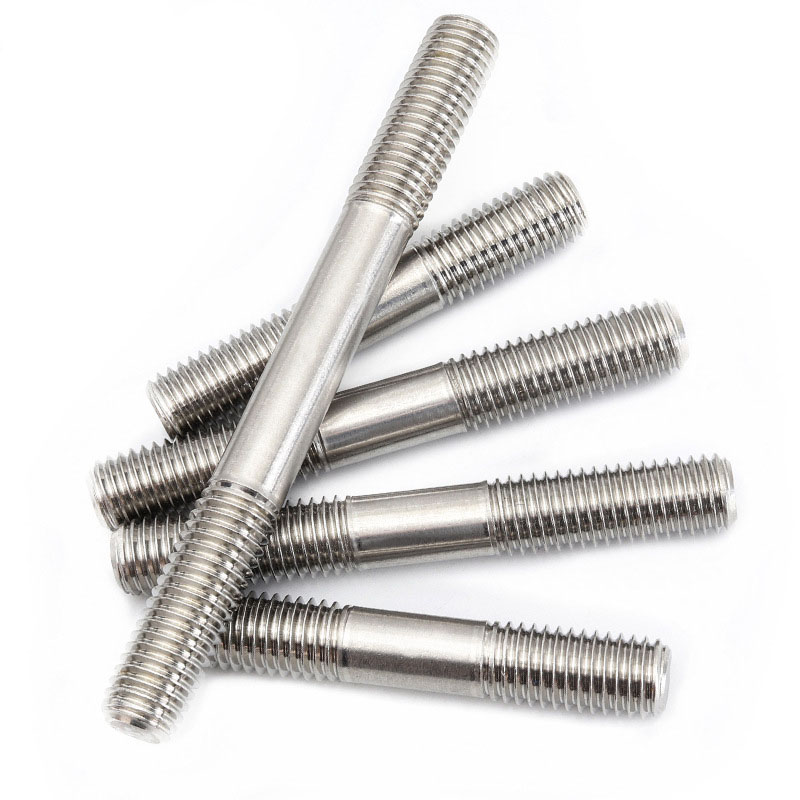

Type B Double End Stud

Applications et paramètres

Les goujons à double extrémité de type B sont utilisés dans l’industrie de fabrication de machines. Lors de l'assemblage de la machine-outil, utilisez-la pour fixer la table de travail et le lit. Vissez l'extrémité courte dans le trou fileté du lit et, une fois que l'extrémité longue a traversé la table de travail, serrez-la avec un écrou. Il peut résister aux vibrations pendant le traitement.

Lors de la réparation du moteur, des goujons de type B sont utilisés pour remplacer le couvercle d'extrémité. L'extrémité courte est fixée au boîtier du moteur et l'extrémité longue est connectée au couvercle d'extrémité pour garantir que le couvercle d'extrémité ne se desserre pas lorsque le moteur tourne et protège les pièces internes. Ils peuvent résister aux vibrations et au poids pendant le fonctionnement de l'équipement, empêcher l'équipement de se déplacer et assurer la sécurité de la production.

Ces goujons B à double extrémité ont résolu le problème d'alignement. Tout d'abord, vissez complètement les goujons en un seul composant, puis ajustez la position et enfin serrez l'écrou à l'extrémité libre. Ceci est crucial pour niveler la base mécanique sur des cales inégales. Ils peuvent répartir uniformément la charge. L'engrènement uniforme des fils aux deux extrémités peut éviter des contraintes inégales dans le système de support ou les joints du pont.

Paramètres du produit

Lun	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 min	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 maximum	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Avantages

Les goujons à double extrémité de type B sont sa forte adaptabilité. Étant donné que les longueurs de filetage aux deux extrémités sont différentes, un composant de base plus épais peut être vissé d'un côté et une partie plus fine peut être fixée avec un écrou de l'autre côté, sans avoir besoin de rondelles supplémentaires. Par exemple, lors de la fixation de la base de l'équipement, l'extrémité courte est vissée dans la fondation en béton et l'extrémité longue passe à travers le capot arrière et est serrée avec un écrou. L'opération est simple.
